1.风机用途
XQⅠ型、XQⅡ型高压离心通风机时专为水泥窑系统设计的斜槽风机。该风机还可用于各种化铁炉、熔炉、锻冶炉的鼓风,冶适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质温度不超过80℃,介质中所含的尘土及硬质颗粒不大于150mg/m3。
2.风机形式
1)、XQⅠ型、XQⅡ型风机均为单吸入风机,传动方式为A式传动。
2)、XQⅠ型、XQⅡ型风机均可制成顺时针旋转或逆时针旋转两种形式,从电动机一端正视,如叶轮按顺时针方向旋转,称顺旋风机,以“顺”表示;按逆时针方向旋转,称逆旋风机,以“逆”表示。
3)、风机出口位置以机壳出口角度表示,“顺”“逆”风机均可制成0o、45o、90o、135o、180o五种角度。
3.结构特点

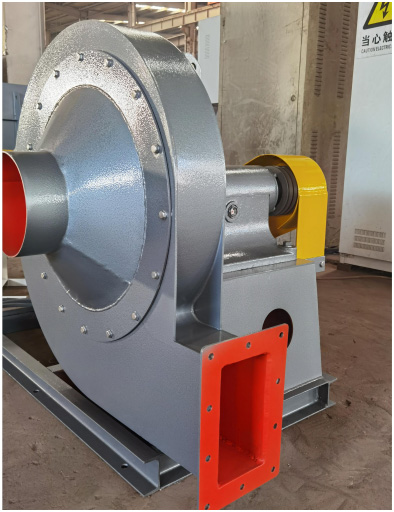

XQⅠ型、XQⅡ型高压离心通风机由叶轮、机壳、进风口、机座等组成
1)叶轮:叶形按新的*前向风机理论进行设计。叶轮成形后经静、动平衡校正,因此运转平稳可靠。
2)机壳:用普通钢板焊接成蜗形壳体。
3)进风口:用普通钢板焊接成收敛式流线形结构,流动性能好。
4.性能与选择 XQⅠ型、XQⅡ型风机性能表中的性能参数是按温度t=20℃,大气压力P=101325Pa,气体密度=1.2Kg/m3状态下的空气进行计算的。若使用条件与上述条件不符合,性能参数应按相关参数计算。
XQⅠ型、XQⅡ型风机性能表
型号 | 机号№ | 转速r/min | 序号 | 流量 | 全压 | 所需功率 | 电动机 | 流量 |
m3/h | Pa | KW | 型号 | 功率kw | ||||
XQ | 4.8A | 2840 | 1 | 232 | 5028 | 0.734 | Y801-2 | 0.75 |
2 | 325 | 5269 | 0.923 | Y802-2 | 1.1 | |||
3 | 418 | 5422 | 1.16 | Y90S-2 | 1.5 | |||
4 | 511 | 5466 | 1.38 | Y90S-2 | 1.5 | |||
5 | 604 | 5419 | 1.63 | Y90L-2 | 2.2 | |||
6 | 697 | 5226 | 1.91 | Y90L-2 | 2.2 | |||
7 | 790 | 5082 | 2.20 | Y100L-2 | 3.0 | |||
8 | 883 | 4828 | 2.44 | Y100L-2 | 3.0 | |||
XQ | 5.4A | 2840 | 1 | 330 | 6363 | 1.32 | Y90S-2 | 1.5 |
2 | 463 | 6669 | 1.66 | Y90L-2 | 2.2 | |||
3 | 595 | 6862 | 2.09 | Y90L-2 | 2.2 | |||
4 | 727.5 | 6918 | 2.49 | Y100L-2 | 3.0 | |||
5 | 860 | 6858 | 2.94 | Y100L-2 | 3.0 | |||
6 | 992 | 6690 | 3.44 | Y112M-2 | 4.0 | |||
7 | 1125 | 6422 | 3.96 | Y112M-2 | 4.0 | |||
8 | 1257 | 6110 | 4.40 | Y123S1-2 | 5.5 | |||
XQ | 4.7A | 2840 | 1 | 585 | 5187 | 1.44 | Y90S-2 | 1.5 |
2 | 747 | 5287 | 1.77 | Y90L-2 | 2.2 | |||
3 | 908 | 5416 | 2.13 | Y90L-2 | 2.2 | |||
4 | 1069 | 5469 | 2.48 | Y100L-2 | 3.0 | |||
5 | 1231 | 5416 | 2.85 | Y100L-2 | 3.0 | |||
6 | 1392 | 5351 | 3.24 | Y112M-2 | 4.0 | |||
7 | 1554 | 5187 | 3.62 | Y112M-2 | 4.0 |
