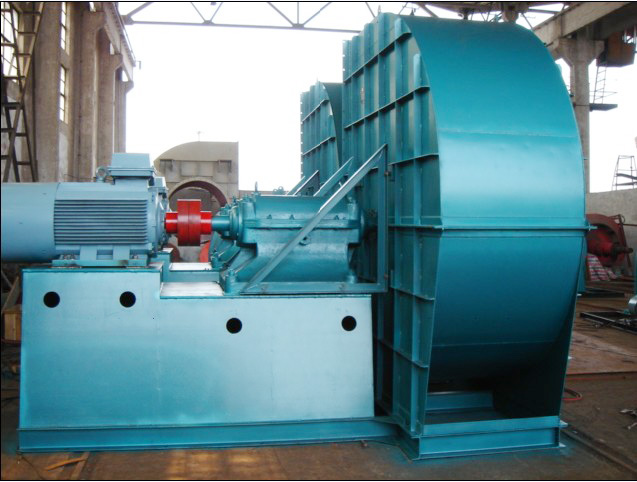

9-19NO10D高压风机
详细介绍



9-19、9-26型高压离心通风机,一般用于锻冶炉及高压强制通风,亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃(*不超过80℃),介质中尘土及硬质颗粒物含量不大于150mg/m3





    本风机为单吸入式,通常有№4、4.555.66.37.1891011.212.5141613个机号。

    本风机通常制成右旋和左旋两种型式,从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示,逆时针旋转者称左旋风机,以“左”表示。

    风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0º45º90º135º180º225º共六种角度。

风机的传动方式分为A式(№4~6.3)、D式和C式(7.116)三种。

当上述机号、旋向、出风角度和传动方式不能满足您的需要时,我们有能力为您点菜设计,直至您满意为止。





    №4~6.3主要由叶轮、机壳、进风口、支架等组成;7.116主要由叶轮、机壳、进风口、传动组等组成。

       9-19型风机叶片为12片,9-26型风机叶片为16片,均属前弯型。叶轮扩压器外缘*圆周线速度不得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验,故运转平稳可靠。

       用普通钢板焊接成蜗壳形整体。

    进风口 做成收敛式流线型整体结构,用螺栓固定于前盖板上。

传动组 由主轴、轴承箱、联轴器等组成。主轴由*钢制成,轴承箱整体结构,采用滚动轴承,用轴承润滑脂润滑。
