用         途

4 - 72型离心通风机主要用途是为一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体；B4-72型离心通风机可排送易燃、易挥发性气体；F4-72型离心通风机主要用于输送腐蚀性气体。但4-72、B4-72、F4-72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m³，气体温度不得超80℃。

B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同，№2.8A~6A采用B35型带法兰盘与底脚的电动机，№6~12C、D电动机选用表中与Y系列相对应的YB系列，安装型式为B₃。

F4-72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。

4 -72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边垂，4-72型风机随处可见。

型         式

从电机一端正视，凡叶轮按顺时针方向旋转者均称“右旋风机”，以“右”表示，反之则均称之为“左旋风机”，以“左”表示。

风机的出风口位置以机壳的出风口角度表示，4-72型风机№2.8～6在出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。其中：№2.8出风口位置调整范围是0°～225°，间隔是45°；№3.2～6出风口调整范围是0°～225°，间隔是22.5°；№8～12出风口调整范围是0°～225°间隔是45°；№16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。

风机的传动方式有A、B、C、D四种：4-72型风机中，№2.8～5采用A式传动，№6既有A式传动又有C式传动，№8～12采用C、D式两种传动方式，№16～20采用B式传动。

如上述机号、传动方式、出口角度不能适应您生产之需，我厂有能力为您改造或设计，直至您满意为止。

结         构

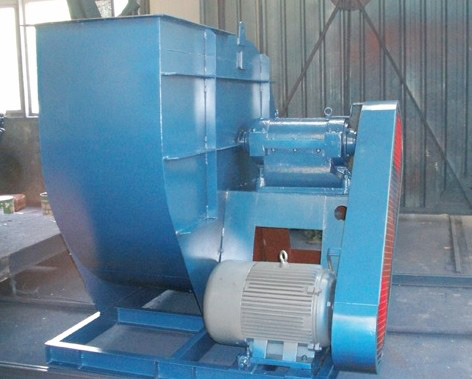

4 -72型离心通风机№2.8A～6A主要由叶轮、机壳、进风口、电机等部分组成，№6C和№8～20除具有上述结构外，还有传动部分。

叶  轮 — 由10个后倾机翼型叶片、曲线型轮盖和平板后盘组成，用钢板（B4-72用铸铝合金）制造，经动静平衡校正和超速运转实验，效率高，运转平稳可靠，空气性能良好。

机  壳 — 做成两种不同型式，其中：№2.8～12机壳做成整体，不能拆开。№16～20机壳制成三开式，除按水平分为两半外，上半部沿中心线垂直分为两半，用螺栓连接，以便安装、维修时放入或取出叶轮。

进风口 — 制成整体结构，装于风机一侧，与轴向平行的截面为曲线形状，作用是能使气流顺畅进入叶轮，且损失较小。

传  动 — 由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。
